Saviez-vous que la prise OBD de votre Clio 4 est la clé pour diagnostiquer rapidement ses moindres dysfonctionnements ? Que ce soit pour détecter une panne moteur ou réinitialiser un voyant d’alerte, maîtriser cet accès peut vous faire économiser temps et argent. Découvrez comment localiser et utiliser efficacement la prise OBD de votre Clio 4 pour garder votre voiture en parfait état.
Localisation et caractéristiques de la prise OBD sur Clio 4
Emplacement précis de la prise OBD sur Renault Clio 4 (2012-2019)

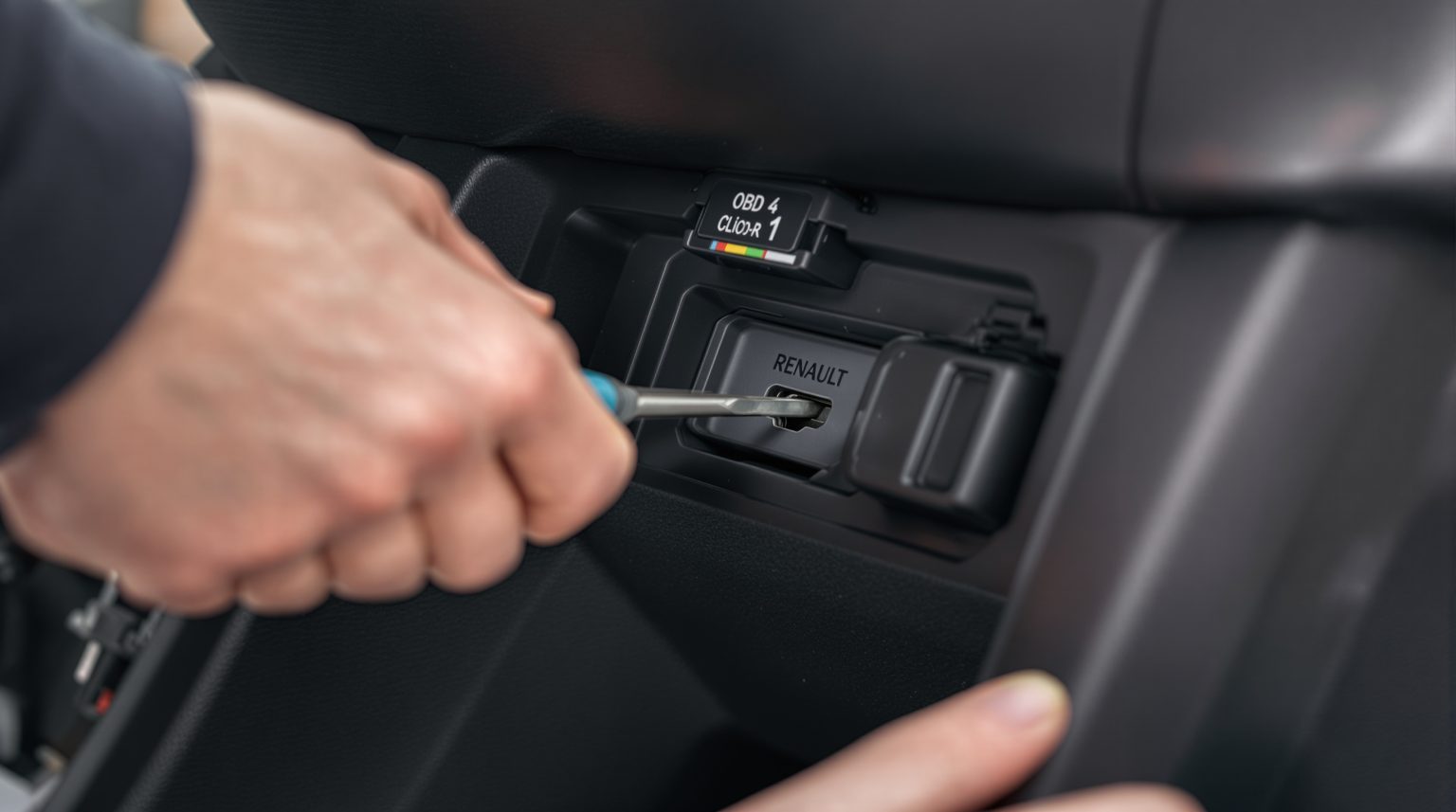

La prise OBD Clio 4 est située dans la console centrale, sous le tableau de bord, côté conducteur. Pour y accéder, il faut déclipser un cache en plastique qui protège la prise OBD2. Ce cache est souvent difficile à manipuler sans outil adapté, car la prise est verrouillée par des crochets plastiques placés à gauche. La méthode recommandée consiste à utiliser un tournevis plat large pour pousser délicatement le crochet tout en appuyant sur le côté opposé, ce qui libère la prise sans la casser. L’accès arrière reste étroit, ce qui oblige parfois à manœuvrer la prise en biais pour l’extraire. Cette localisation, bien que standard sur les véhicules Renault depuis 2009, reste une « porte secrète » vers le système électronique de la Clio 4, souvent méconnue des utilisateurs.
Fonction et rôle de la prise OBD2 dans le diagnostic électronique
La prise OBD2 sur la Clio 4 sert de point d’accès au réseau interne du véhicule, appelé bus CAN, qui transmet toutes les informations électroniques du moteur, des systèmes de sécurité, et des dispositifs embarqués. Connecter une valise de diagnostic ou un scanner OBD permet de lire les codes défauts, réinitialiser les voyants, et effectuer un diagnostic complet de la voiture. Cette interface est comparable à une clé qui traduit le langage moteur en données compréhensibles, facilitant ainsi la maintenance et le contrôle technique. Par ailleurs, son accessibilité rapide évite de perdre du temps lors des interventions, en offrant un accès direct au « cerveau électronique » de la Clio 4.
Particularités techniques de la prise OBD Clio 4
La prise OBD2 de la Renault Clio 4 est équipée de 16 broches numérotées, chacune correspondant à une fonction spécifique : alimentation (+ après contact), masse, communication CAN haute et basse, signal K pour le diagnostic, ainsi que des lignes dédiées à la gestion multimédia et à la sécurité comme l’airbag. Les broches du bus CAN (6 et 14) sont parfois inversées ou manipulées pour empêcher des accès non autorisés, notamment sur les modèles sportifs comme la Clio 4 RS. Cette inversion agit comme un brouillage de fréquence, empêchant la connexion de boîtiers pirates ou la reprogrammation frauduleuse. Certaines solutions brevetées utilisent cette technique d’inversion stable et réversible, assurant la sécurité tout en laissant la prise intacte.
L’interface de la prise OBD Clio 4 supporte une large gamme d’outils compatibles, allant des câbles classiques aux scanners Bluetooth et WiFi, avec des adaptateurs spécifiques pour différentes versions et marques. Cette diversité permet un diagnostic précis et personnalisé, transformant la prise OBD en un véritable centre de contrôle mobile, indispensable pour tout entretien ou intervention sur la Clio 4.
Les outils compatibles avec la prise OBD Clio 4
Types de valises, scanners et adaptateurs pour Clio 4
La prise OBD Clio 4 accepte une large variété d’outils de diagnostic, adaptés aux besoins spécifiques des utilisateurs. Parmi ces outils, les valises de diagnostic représentent le centre de contrôle mobile, permettant d’accéder aux données électroniques du véhicule. Les modèles disponibles vont des valises basiques à prix abordable (~8€) aux équipements professionnels avancés pouvant atteindre 300€.
Les scanners OBD se déclinent en interfaces Bluetooth, WiFi ou câbles USB, offrant une connexion fluide entre la voiture et un smartphone ou un ordinateur. Cette télépathie numérique traduit le langage moteur en informations lisibles. Les adaptateurs sont souvent nécessaires, notamment ceux convertissant des connecteurs 12 ou 20 broches en standard 16 broches OBD2, garantissant la compatibilité physique et protocolaire avec la prise OBD Clio 4.
Fonctions principales des outils OBD pour Clio 4
Les outils compatibles avec la prise OBD Clio 4 permettent plusieurs diagnostics essentiels :
- Lecture et effacement des codes défauts moteur et autres systèmes électroniques.
- Réinitialisation des voyants d’alerte, comme celui de la maintenance ou de l’airbag.
- Analyse des données en temps réel issues du bus CAN, notamment les signaux CAN H/L spécifiques à Renault.
- Fonctions avancées telles que la conversion ethanol (E85) grâce à des kits intégrés ciblant les moteurs 4 et 6 cylindres.
Ces fonctionnalités facilitent la compréhension et la maintenance de la Clio 4, la prise OBD étant la porte d’entrée vers son cerveau électronique.
Critères de choix et gamme de prix des outils OBD compatibles Clio 4
Choisir un outil compatible avec la prise OBD Clio 4 dépend de plusieurs critères :
- Compatibilité physique : vérification que l’interface s’adapte bien à la prise OBD2 située dans la console centrale de la Clio 4.
- Protocoles supportés : prise en charge des bus CAN spécifiques à Renault pour un diagnostic fiable.
- Fonctions offertes : du simple lecteur de codes à la valise multifonctions capable de gérer la reprogrammation ou les adaptations.
- Connectivité : câbles classiques, Bluetooth ou WiFi selon le confort d’utilisation souhaité.
- Budget : les outils d’entrée de gamme débutent autour de 8€, tandis que les valises professionnelles peuvent dépasser 300€, reflétant la densité de fonctionnalités embarquées.
Prendre en compte ces éléments garantit un diagnostic efficace et sécurisé. La prise OBD Clio 4, bien que parfois difficile d’accès, reste la clé essentielle pour entretenir et contrôler son véhicule avec les bons outils.
Procédures d’accès et démontage de la prise OBD Clio 4
Comment déclipser et accéder à la prise OBD sans l’endommager
La prise OBD Clio 4 est située dans la console centrale, souvent dissimulée sous un cache plastique. Pour accéder à cette prise, il faut commencer par déclipser délicatement ce cache. Utiliser un tournevis plat large permet d’exercer une pression douce sur les crochets en plastique qui fixent le cache, sans risquer de les casser. La prise est verrouillée par des crochets situés à gauche, ce qui nécessite de pousser ces crochets tout en appuyant simultanément sur le côté opposé pour libérer la prise. Cette opération demande une certaine finesse et patience, car l’espace d’accès est réduit et mal conçu, rendant l’extraction en ligne droite impossible.
Conseils pour extraire la prise OBD en toute sécurité
L’extraction de la prise OBD Clio 4 doit se faire en biais, en manœuvrant la prise vers l’arrière du compartiment. Il est conseillé de ne pas forcer pour éviter d’endommager les crochets ou les connecteurs internes. L’usage d’un levier fin, comme un tournevis plat, facilite la libération de la prise sans casser les parties en plastique dur. Cette méthode protège l’intégrité du connecteur et garantit un remontage facile après intervention. Une manipulation trop brutale peut entraîner une rupture des crochets ou une déformation des pins, compromettant la qualité du diagnostic ou la sécurité du véhicule.
Numérotation et rôle des pins dans la prise OBD Clio 4
La prise OBD Clio 4 comprend 16 pins numérotés, chacun ayant une fonction spécifique et essentielle au diagnostic électronique. Parmi les pins les plus importants figurent :
- Pin 4 et 5 : masse (ground) du véhicule
- Pin 16 : alimentation +12V batterie protégée
- Pin 6 et 14 : lignes du bus CAN (CAN High et CAN Low), utilisées pour la communication avec le cerveau électronique du véhicule
- Pin 7 : signal diagnostique K
- Pin 15 : signal multimédia CAN
- Pin 16 : alimentation après contact
Ces pins permettent la transmission des données nécessaires pour lire les codes défauts, réinitialiser les voyants ou effectuer des reprogrammations. Une inversion ou un court-circuit de ces pins peut interrompre la communication, servant parfois de méthode de sécurisation contre le piratage électronique. La prise OBD agit comme la « porte d’entrée » du réseau latent CAN, et chaque pin joue un rôle dans la transmission fluide et sécurisée des informations.
Sécurisation de la prise OBD Clio 4 contre le vol et les accès non autorisés
Risques liés à l’accès non sécurisé de la prise OBD sur Clio 4 RS
La prise OBD Clio 4 représente une véritable porte d’entrée vers le réseau électronique du véhicule, notamment le bus CAN. Un accès non sécurisé expose à des risques majeurs : un voleur expérimenté peut utiliser des outils pirates pour intercepter ou modifier les données, facilitant ainsi des actions frauduleuses comme le vol ou la reprogrammation non autorisée. Les attaques exploitent la facilité d’accès physique à la prise, souvent intégrée dans la console centrale sous un cache déclipser. Les systèmes CAN, notamment les lignes CAN H et CAN L (broches 6 et 14), sont la cible privilégiée pour perturber ou contrôler à distance les fonctions électroniques du véhicule via la prise OBD. Sans protection, la prise OBD Clio 4 devient une vulnérabilité majeure pour la sécurité du véhicule.
Techniques de sécurisation physique et logique de la prise OBD
La sécurisation efficace de la prise OBD Clio 4 repose sur des méthodes combinant protection physique et logique. Physiquement, la prise est verrouillée par des crochets en plastique délicats, nécessitant une manipulation précise avec un tournevis plat large pour éviter la casse lors du démontage. Ce verrouillage mécanique complique l’extraction rapide et non autorisée de la prise. Sur le plan logique, des dispositifs brevetés permettent de modifier la configuration des broches sans couper de fils, rendant l’accès au réseau CAN impossible sans l’outil adéquat. La sécurisation simpliste par interrupteur sur le fil CAN se révèle insuffisante, car un voleur expérimenté peut la contourner rapidement. Une protection robuste inclut la modification interne des signaux et la manipulation des broches CAN pour créer une barrière invisible.
Avantages et fonctionnement de la sécurisation par inversion des broches
La technique la plus avancée pour protéger la prise OBD Clio 4 consiste en l’inversion programmée et stable des broches CAN (notamment la broche 14) sur la prise originale. Cette inversion agit comme une serrure complexe à combinaison dynamique : elle brouille la communication en inversant les signaux, comparables à un brouillage radio empêchant la réception et l’émission normales des données. Cette méthode ne coupe aucun fil, préserve l’intégrité électrique et reste totalement réversible, un atout lors de la revente du véhicule. En empêchant toute reprogrammation ou connexion pirate, cette sécurisation protège le réseau latent CAN et neutralise les tentatives d’intrusion par la prise OBD. La prise OBD Clio 4 ainsi sécurisée devient un coffre-fort électronique, difficile à ouvrir sans la clé technique spécifique.
Ressources et aides pour utilisateurs de la prise OBD Clio 4
Communautés et forums dédiés au diagnostic et à la sécurisation Clio 4
Les utilisateurs de la prise OBD Clio 4 bénéficient d’un soutien actif via des forums techniques spécialisés. Ces espaces d’échange rassemblent des passionnés et des experts qui partagent méthodes, astuces et retours d’expérience sur la localisation, le démontage et la sécurisation de la prise OBD2. Sur les forums dédiés à la Clio RS, les discussions abordent notamment la protection contre les tentatives de vol via la prise OBD, avec des conseils sur la manipulation des crochets plastiques et les techniques pour inverser les pins CAN. La sécurisation physique et logique de la prise, comparable à une serrure complexe à combinaison dynamique, est un sujet central, permettant d’empêcher l’accès non autorisé au réseau CAN de la voiture.
Applications mobiles pour localiser la prise OBD Renault
Pour faciliter l’accès à la prise OBD Clio 4, des applications mobiles comme « Où est ma prise OBD2? Find it! » offrent une base de données complète des emplacements des prises OBD des véhicules Renault. Disponible sur Google Play et App Store, cette application recense précisément où se trouve la prise dans la console centrale de la Clio 4, en aidant à déclipser le cache et à éviter la perte de temps lors de l’installation du boîtier de diagnostic. Ces outils mobiles simplifient le diagnostic électronique en rendant la « porte secrète » du véhicule facilement accessible.
Fabricants et fournisseurs d’outils compatibles pour Clio 4
Le marché propose une large gamme d’outils compatibles avec la prise OBD Clio 4. Parmi les fournisseurs reconnus, certains développent valises de diagnostic, câbles, adaptateurs et scanners Bluetooth ou WiFi adaptés aux spécificités Renault. Les adaptateurs fréquents incluent des conversions 12 ou 20 broches vers 16 broches, garantissant la compatibilité physique et logicielle avec la Clio 4. Ces outils multifonctions permettent la lecture des codes défauts, la réinitialisation des erreurs, et le diagnostic multi-systèmes. Le prix varie d’environ 8 € pour des câbles basiques à près de 300 € pour des valises avancées, souvent accompagnés d’avis utilisateurs pour guider l’achat. Certains fabricants bretons mettent en avant une expertise technique et une co-construction avec la communauté, visant à démocratiser l’accès au diagnostic électronique pour la Clio 4.
Les accessoires comme les kits conversion ethanol ou les extensions de câble offrent des options adaptées aux besoins spécifiques des automobilistes. La valise diagnostic se présente comme un véritable centre de contrôle mobile, traduisant le langage moteur en données lisibles grâce à la connexion via la prise OBD Clio 4.
